全自動衍射采集分析系統（Temassist），是電子顯微鏡衍射自動成像和分析系統一種創新型設備。它將旋轉電子衍射自動數據采集及分析系統和快速晶體學單胞確定輔助程序結合起來，實現了衍射強度的定量計算、衍射點形狀的三維重構以及衍射譜圖的自動分析，解決了納米尺寸晶體結構的表征難題，應用于非晶體材料，富缺陷材料，有機材料，以及生物材料的結構表征等相關領域。
    該系統中通過對測角臺、電子束的程序控制和動態錄像系統的聯合應用，實現了透射電子顯微鏡和CCD相機的程序一體化的設計；采用三維斷層重構、完全自動化的數據快速采集、以及配套的后處理軟件，滿足了晶體學單胞及衍射系統消光規律自動分析。廣泛應用于礦物、藥物晶體及各類材料的快速物相分析，新結晶材料的晶體學單胞鑒定。

技術參數及特點

a) 電子顯微鏡的樣品臺旋轉進行精確控制，最小步長達到0.1°，比一般的樣品臺精度提高近10倍；
b) 采用樣品臺運動漂移校正技術，將樣品在旋轉過程產生的漂移誤差校正，提供采集的衍射數值的精確度；
c) 采用高速CCD數碼相機，盡量減少樣品漂移和輻照時間，提高了衍射數值的準確度；
d) 精確控制電子束的位置，電子束定位精度為50nm內；
e) 完全集成了電子顯微鏡電子束旋轉，樣品臺和CCD的數值采集，做到一體化的系統，大大減少電子束和樣品位置不一致的問題，也避免了衍射數值采集和樣品真實位置之間的誤差；
f) 我們的全自動衍射采集分析系統（Temassist）不僅可以自動收集并快捷計算較為準確的單胞數據，且可 以與用戶3D衍射點形狀數據，將可以極大地滿足缺陷結構分析的需要，是新一代的產品。
g) 由于衍射重構需要大量的衍射圖像采集，電子束照射樣品的時間會比較長，盡量減少電子輻照對樣品的 損傷和污染，是一大關鍵之處。我們采用自動控制電鏡快門的程序，將在數據收集過程中盡量減少電子束與樣品的非有效接觸時間，以得到高質量的原始衍射數據采集。
h) 同時我們對目前電子衍射三維斷層重構技術進行了改進，發展了一種更為科學的電子衍射數據采集方法：旋轉電子衍射法。這一方法的設計完全結合了單晶X射線衍射的基本思想，較Kolb等發展的電子衍射數據采集系統具有更合理的設計，可以用小至0.01°的步長精確傾轉樣品，并一次收集上千張電子衍射譜圖。這種先進技術的研究成功使我們的產品成為了先進產品。

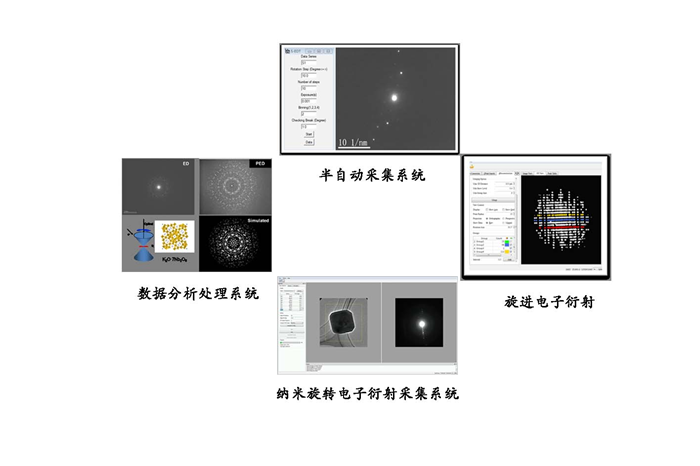

全自動衍射采集分析系統組成部分

一、半自動采集系統（Simple-EDT）：
基本的半自動采集系統，在采集衍射圖像時，電子束是固定的，樣品沿著垂直于電子束的軸旋轉；在此過程中除了垂直于電子束的軸方向的數據采集是缺失的，其它所有的三維衍射數據都被完整的收集，缺失的部分數據可以通過安裝在另一方向的同一個或另一個樣品收集起來。
二、納米旋轉電子衍射采集系統（Nano-RED）
    它是特別針對于納米級別晶體的三維衍射數據的采集而設計的，是一個全自動電子衍射數據采集系統。在數據采集過程中，電子束和樣品臺可以自動跟蹤和校正樣品的位置，將位置精確控制在50nm范圍內采集單晶的衍射圖，直徑大于10 nm的納米尺寸晶體均可用于測量。
三、旋進電子衍射（Digital-Precession）
    將電子束沿光軸旋轉360度，得到完整的電子衍射圖。
四、數據分析處理系統（Analazer）
    3D電子衍射重構和晶體結構分析：單胞確定、空間群確定、單個晶面的獲得。
